直接還原一磁選脫鋁工藝

                                                    直接還原--磁選脫鋁工藝正交試驗因素水平安排表
     直接還原磁選工藝以不同的還原溫度、煤粉用量、保溫時間為考察因素（依次為因素A、B、C），每個因素各 取3個水平，采用正交表安排試驗。試驗因素水平見直接還原--磁選脫鋁工藝正交試驗因素水平安排表，在前述試驗方案中敘述的條件下，試驗結果見直接還原--磁選脫鋁工藝正交試驗結果表，對此表試驗結果進行極差分析，結果見直接還原--磁選脫鋁工藝正交試驗極差分析結果表。

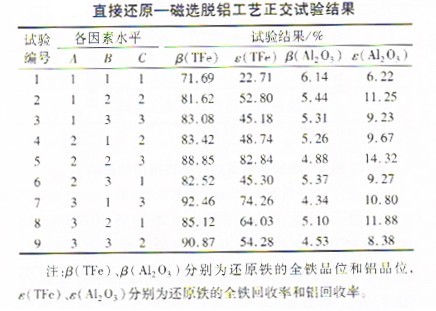

                                                      直接還原--磁選脫鋁工藝正交試驗結果表

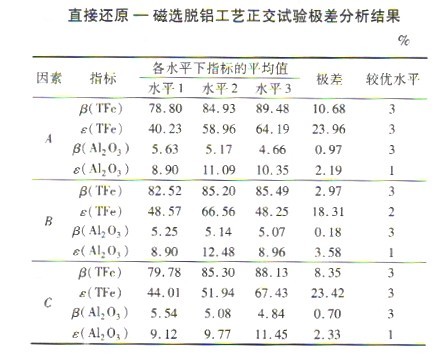

                                                    直接還原--磁選脫鋁工藝正交試驗極差分析結果表
    由直接還原--磁選脫鋁工藝正交試驗極差分析結果表可知，直接還原--磁選脫鋁工藝較優組合為A3,B3,C3，說明還原溫度越高，還原劑用量越大，保溫時間越長，越有利于原礦提鐵降鋁。由直接還原--磁選脫鋁工藝正交試驗結果表可知，在給定試驗條件下，還原鐵產品中鋁含量在4.34%--6.14%，當還原鐵產品中鋁含量最低時，鐵品位為92.46%，回收率為74.26%。雖然此工藝比磁化焙燒一磁選工藝降鋁效果好，但是合格的直接還原鐵產品中鋁含量一般要求小于3%，因此，有必要尋求其他脫鋁工藝。
   鞏義宋陵機械有限公司多年來一直致力于選礦設備的研發和生產，擁有多年的選礦設備制造經驗，我們生產的選礦設備不管在質量還是在服務方面，都付出了很多的心血，致力把產品做得更好。在選礦設備系列產品中，每個產品都有良好的性能和較低的能耗，憑借其技術優勢和質量實力，在短時間內得到了廣大客戶的好評，也被無數客戶看做最有發展的選礦設備。
本文由選礦設備網提供http://www.jiefanghotel.com
